Hvad er bilens el-system?

Bilens el-system er ikke én enkelt boks, men et helt netværk af dele, der arbejder sammen. Batteri, generator, sikringer, relæer, ledningsnet og jordforbindelser hænger sammen i en kæde. Når én del halter, kan du få alt fra startproblemer til mærkelige fejlmeldinger i instrumentbordet.

Batteriet leverer strømmen til at starte motoren og fungerer som buffer, når motoren ikke kører, eller når forbruget kortvarigt er højt. Generatoren laver strøm, mens motoren kører, og holder batteriet opladet.

Sikringer og relæer fordeler og beskytter strømmen til de enkelte kredsløb: lys, blæser, infotainment, brændstofpumpe osv. Ledningsnettet forbinder det hele, og jordforbindelser (stel) sørger for, at strømmen kan løbe tilbage til batteriet igen.

Når du fejlsøger på el-systemet, er det derfor sjældent nok bare at “mistænke batteriet”. Du skal tænke i helhed: får batteriet ladning, bliver strømmen ført rigtigt rundt, og er kredsløbene beskyttet og intakte?

Batteriets rolle – når bilen skal starte og holde spændingen

Batteriet er bilens energitank til 12 V-systemet. Det leverer den høje startstrøm til starteren og holder liv i alt det elektriske, når motoren ikke kører. Et træt, sulfateret eller underladet batteri er derfor en af de hyppigste årsager til startproblemer.

Et sundt 12 V-batteri har en vis “hvilespænding”, når bilen har stået stille et stykke tid, og der ikke lades på det. Her peger producenter og leverandører som Hella og MyCarly på lidt forskellige grænser, men niveauet kan opsummeres sådan:

• Omkring 12,6 – 12,8 V: Normalt, fuldt opladet bly-syre batteri i god form.
• Ca. 12,4 V: Stadig brugbart, men ikke helt fuldt opladet.
• Under ca. 12,2 V: Flere kilder betragter det som tegn på underladning eller begyndende svaghed.

Nogle kilder nævner op til 13,2 V som hvilespænding efter opladning, men i praksis vil spændingen typisk falde ned mod 12,6 – 12,8 V efter lidt hviletid. Pointen for dig er: måler du 12,4 V eller derover i hvile, er batteriet normalt på et acceptabelt niveau. Ligger det tydeligt under 12,2 V, er der grund til at være mistænksom.

Mindst lige så vigtigt er spændingen under start. Når du drejer nøglen, eller trykker på startknappen, trækker starteren stor strøm. Spændingen må godt dykke kortvarigt, men den bør ikke falde voldsomt ned. Som tommelfingerregel:

• Over ca. 10 V under start: Typisk ok batteri/spændingsniveau.
• Falder spændingen ned omkring 9 V eller lavere: Batteriet er ofte svagt eller hårdt belastet.

Det er her, mange oplever symptomer som langsom omdrejning på starteren, kliklyde eller at instrumentlys flimrer og nulstiller. Det kan føles som “elektronisk spøgelse”, men meget ofte er det bare et batteri, der ikke kan levere stabil strøm længere.

Har du start-stop-system og moderne AGM/EFB-batteri, er batteriets tilstand endnu mere kritisk. Hvis start-stop pludselig slår fra uden andre fejl, er det ofte fordi styringen vurderer, at batteriet ikke har tilstrækkelig reserve. Her kan du med fordel læse mere om samspillet mellem batteri, generator og IBS i guiden om start-stop der er slået fra.

Husk også, at mange “mystiske” elektriske fejl på især elbiler og moderne biler skyldes et træt 12 V-batteri, selv om højvoltsbatteriet er fuldt. Det gælder både almindelige biler og elbiler, som du kan læse mere om i artiklen når elbilen er død med fuldt batteri.

Generatoren – bilens oplader under kørsel

Generatoren (ofte kaldt dynamo i daglig tale) er den del, der laver strøm, når motoren kører. Den omdanner mekanisk energi fra motoren via en rem til elektrisk energi, som både holder bilen kørende og oplader batteriet.

I praksis betyder det, at et sundt ladesystem leverer en ladespænding, der typisk ligger højere end batteriets hvilespænding. Forskellige kilder angiver lidt forskellige normalområder, men i praksis ligger de fleste biler omkring:

• Ca. 13,5 – 14,5 V ved tomgang med tændte forbrugere (lys, blæser osv.).
• Nogle systemer kan gå op til omkring 14,7 – 15,0 V i kortere perioder, især i koldt vejr.

Hella nævner et ca. arbejdsområde for ladespænding omkring 13,7 – 15,0 V og understreger, at reguleringsspændingen ikke bør falde mere end ca. 0,5 V under mærkespændingen. Ser du fx 12,6 – 12,8 V på batteriet, mens motoren kører, er der altså formentlig et problem: så lades batteriet reelt ikke.

Typiske symptomer på generatordefekter eller laderegulator-problemer er:

• Batterilampen (ladelampe) lyser fast eller blinker imens motoren kører.
• Lys, der bliver svagt eller pulserende med omdrejningerne.
• Bilen starter fint efter opladning, men batteriet er hurtigt fladt igen.
• Skrigelyd fra remmen eller hvinende lyd fra generatorens lejer.

Fejlen kan være selve generatoren (slidte kul, defekt ensretter, varme), laderegulatoren, remmen, et dårligt stik eller dårlig jordforbindelse mellem motor og karrosseri. Derfor er en simpel spændingsmåling på batteriet under kørsel et godt første skridt, men ikke altid hele svaret.

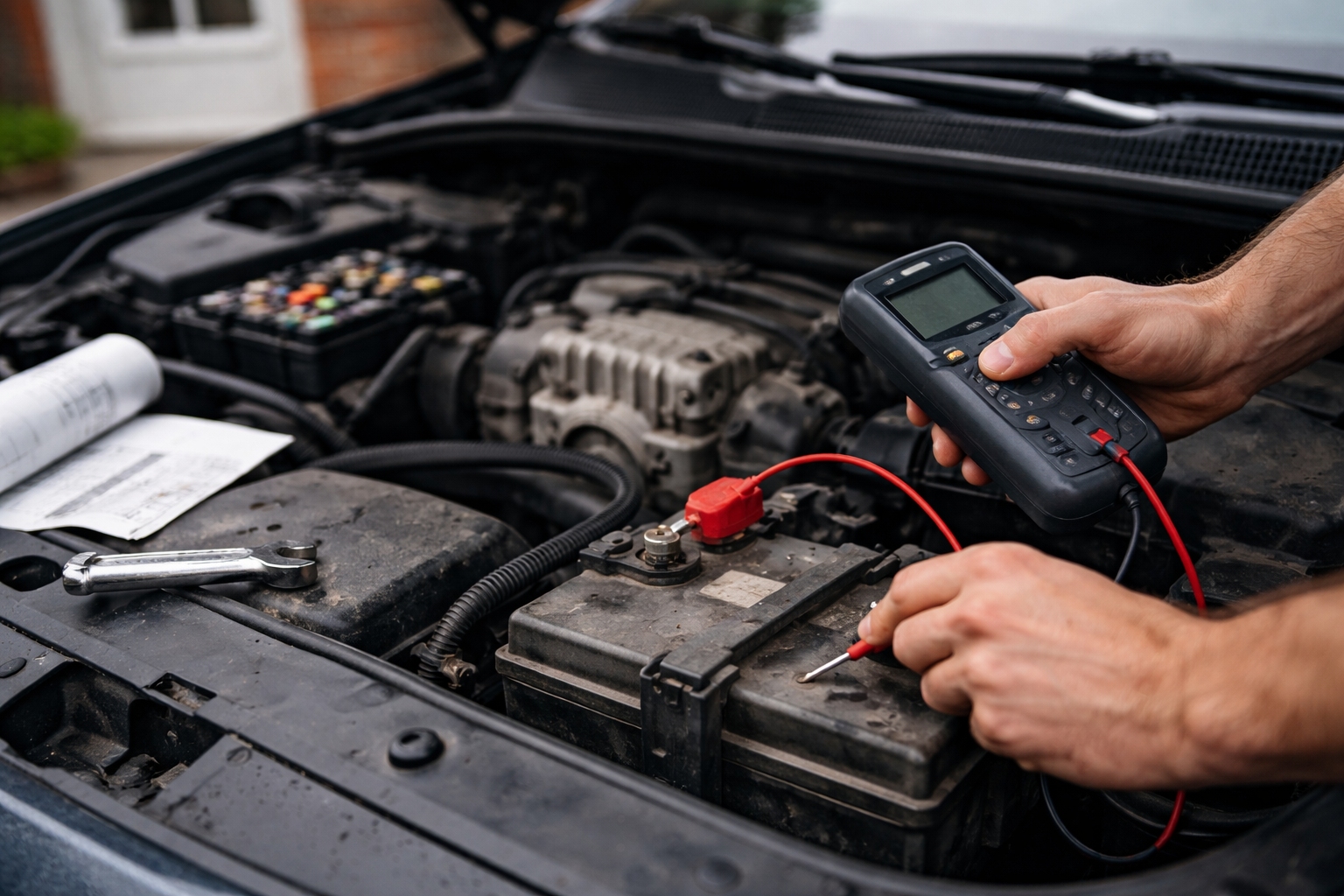

En grov test med multimeter på batteripolerne kan se sådan ud:

• Motor slukket, hvile: ca. 12,4 – 12,8 V (se afsnittet om batteriet).
• Motor i tomgang, ingen ekstra forbrugere: typisk omkring 13,8 – 14,4 V.
• Motor i tomgang, med lys, bagrudevarme og blæser max: stadig over ca. 13,5 V.

Kommer du markant under 13,5 V med motorn kørende og forbrugere tændt, eller ligger spændingen på ren batterispænding (12,x V), lader generatoren sandsynligvis ikke korrekt. Ligger du stabilt over 15 V, er det også et problem, fordi det kan koge batteriet og skade elektronik.

Udskiftning af generator er en relativt almindelig værkstedsopgave. Internationale priseksempler, fx fra MyCarly, nævner ofte 250 – 400 euro for selve generatoren plus cirka to timers arbejde. Samlet 500 – 700 euro. Det er kun et groft niveau og ikke danske listepriser, men det giver en idé om, at generatorfejl hører til de lidt dyrere poster i el-systemet.

Sikringer og relæer – bilens beskyttelse mod kortslutning

Sikringer er ikke “motoren” i el-systemet. De er bilens små sikkerhedsventiler. Deres opgave er at springe, før en kortslutning eller overbelastning når at lave skade på ledningsnet eller starte brand.

I moderne biler bruges primært blade-sikringer i forskellige størrelser og udformninger:

• Standard bladefuse (mellemstørrelse).
• Mini-sikringer.
• Mikro-sikringer.

Princippet er det samme uanset størrelse: inde i plastkroppen sidder en lille metalstrimmel, der er dimensioneret til en bestemt strømstyrke (ampere). Går der for meget strøm, smelter strimlen og bryder kredsløbet.

Når en sikring er sprunget, betyder det, at det enkelte kredsløb har haft for høj belastning. Det kan være en reel fejl (kortsluttet ledning, defekt komponent, vand i stik), men det kan også være midlertidig overbelastning. Derfor er dine første skridt:

• Find sikringen i oversigten (i instruktionsbogen eller på dækslet).
• Kontrollér, hvad den styrer, og om det passer med, hvad der er dødt i bilen.
• Tjek visuelt, om sikringen virkelig er sprunget (brændt metalstrimmel).

Vigtigt: En sikring skal altid erstattes med én af samme ampereværdi. Sætter du en større sikring i “for at den ikke springer igen”, fjerner du bevidst den beskyttelse, fabrikanten har tænkt ind. Så er det i stedet ledninger og komponenter, der står for skud.

Hvis en sikring springer igen med det samme, er det et klart tegn på, at der er en fejl i kredsløbet. Her skal du ikke bare blive ved med at sætte nye sikringer i. Så skal årsagen findes, typisk med systematisk fejlsøgning, adskillelse af stik og eventuelt måling af strøm. Det er ofte værkstedsarbejde, medmindre du er meget rutineret selv.

Relæer er “fjernbetjente kontakter”, som bruges til at tænde og slukke større forbrugere, fx brændstofpumpe, forvarmning, køleblæser. De kan også fejle og give periodiske problemer, men i denne artikel holder vi fokus på det simple: er der spænding ind til kredsløbet, og er sikringen hel.

Ledningsnet og jordforbindelser – den oversete årsag til mange fejl

Ledningsnettet er bilens nervesystem. Det forbinder batteri, generator og forbrugere med hinanden. Jordforbindelser (stelkabler og massepunkter) sørger for returvejen for strømmen. Hvis én af disse forbindelser er dårlig, kan du få et hav af mærkelige symptomer.

Typiske tegn på lednings- eller jordproblemer er:

• Fejl, der kommer og går, afhængigt af vibrationer eller vejr.
• Flimrende lys eller instrumenter, der nulstiller kortvarigt.
• Flere advarselslamper på én gang, selv om bilen egentlig kører fint.
• Starter, der klikker, men godt kan dreje rundt indimellem.

Ofte handler det om korroderede batteripoler, et gammelt stelkabel mellem batteri og karrosseri, eller et motor-stelbånd, der er halvt brækket. Særligt på ældre biler kan det give underlige fejl, som nemt bliver tolket som “defekt elektronik” eller dyr styreboks.

Her kommer den praktiske del: inden du køber dyre dele, så kig og mærk efter.

• Er batteripolerne matte, grønne eller fyldt med hvide belægninger?
• Sider klemmerne stramt, eller kan de vippes med håndkraft?
• Følger kablerne pænt uden brud, gnav eller tydelige knæk?
• Er synlige stelbånd (typisk flade metalstrimler) hele og uden brud?

En løs eller korroderet forbindelse kan være lige så ødelæggende for et system som et defekt batteri eller en slidt generator. Men det er som regel meget billigere at udbedre, hvis du finder det i tide.

Hvis du vil dykke dybere ned i, hvordan kommunikationsfejl på CAN-bus og dårlige forbindelser kan give “CAN-panik”, er der en særskilt artikel om det: når bilen får CAN-panik. Her holder vi os til basis-fejl, du selv kan tjekke.

Sådan fejlsøger du trin for trin

Når bilen driller elektrisk, er det fristende at gætte. Det bliver dyrt i længden. Her er en simpel fejlsøgningsrækkefølge, du kan bruge, inden du kaster dig ud i at skifte dele.

Trin 1: Beskriv symptomet præcist

Start med at være konkret:

• Vil bilen slet ikke starte, eller drejer starteren langsomt?
• Lyser batterilampen konstant, eller blinker den kun kort?
• Er der kun ét system, der er dødt (fx bagrudevarme), eller flere ting?
• Kommer fejlen kun i vådt vejr, kulde, varme eller efter længere kørsel?

Jo mere præcis beskrivelse, jo lettere er det at finde rigtigt spor. Det gælder også, hvis du ender på værksted.

Trin 2: Hurtig visuel kontrol

Inden du finder multimeteret frem:

• Åbn motorhjelmen, kig på batteripoler og kabler. Er noget løsnet, grønt eller meget snavset?
• Kig efter tydeligt slid, gnav eller hjemmelavede samlinger på ledninger i motorrummet.
• Tjek sikringsboksen for åbenlyst sprængte sikringer og løse sikringer.

Ret åbenlyse ting først. Mange “mystiske” fejl ender med at være en løs stelklemme.

Trin 3: Mål batteriets hvilespænding

Nu er det tid til multimeter. Bilen skal have stået stille et stykke tid uden at have været startet eller opladet lige inden. Sæt multimeteret på DC volt og mål direkte på batteriets poler.

• Ca. 12,4 – 12,8 V: Batteriet er normalt i brugbart niveau.
• Under ca. 12,2 V: Batteriet er lavt ladet eller svagt. Det skal oplades og testes igen.
• Under ca. 12,0 V: Batteriet er meget lavt. Her kan sulfation allerede have reduceret kapaciteten.

Hvis batteriet er lavt, så oplad det fuldt med en egnet lader og mål igen bagefter. AGM- og EFB-batterier kræver lader, der passer til typen. Det kan du læse mere om i guiden om AGM-batteri og lader.

Trin 4: Test under start

Mål nu spændingen mens en hjælper forsøger at starte.

• Spændingen dykker kort, men holder sig over ca. 10 V: Ok.
• Spændingen falder ned omkring 9 V eller under, og starteren drejer tungt: Batteriet er sandsynligvis svagt, eller der er dårlig forbindelse.
• Spændingen falder voldsomt, men starteren siger kun klik: Tjek batteri, poler og stelkabler grundigt.

Hvis batteriet ikke er ret gammelt, men alligevel klarer sig dårligt her, kan det være blevet ødelagt af gentagne dybe afladninger eller dårlig opladning.

Trin 5: Mål ladespænding (generator-test)

Når bilen kan startes (evt. efter opladning eller med hjælpestart), måler du ladespænding.

• Start motoren, lad den gå i tomgang.
• Mål spændingen på batteriet.
• Tænd derefter lys, blæser og evt. bagrudevarme og mål igen.

Forventet billede:

• Typisk 13,5 – 14,5 V med motoren kørende. Lidt lavere ved meget høj belastning ved tomgang kan forekomme, men stadig markant over hvilespænding.

Ser du:

• Kun ca. 12,x V, der minder om hvilespænding: Generatoren lader ikke, eller strømmen når ikke batteriet (fx brudt kabel).
• Over ca. 15 V stabilt: Sandsynlig fejl i laderegulatoren, risiko for skader på batteri og elektronik.

Her er vi ved grænsen for, hvad de fleste trygt bør rode med selv. Systematisk diagnose af ladesystem, spændingsfald over kabler og styring kræver typisk mere udstyr. Værksted.

Trin 6: Tjek sikringer for det berørte system

Har du et problem med ét bestemt elektrisk system, fx blæser, sædevarme eller cigartænder, så:

• Find sikringsoversigten og lokaliser den relevante sikring.
• Tjek om sikringen er sprunget, og skift til en med samme amperetal.
• Test systemet igen.

Springer sikringen med det samme, er der sandsynligvis en kortslutning eller alvorlig fejl i kredsløbet. Her skal du stoppe og få det undersøgt, ikke sætte en større sikring i.

Trin 7: Mistanke om parasitstrøm

Hvis batteriet dør natten over, selv om det er nyt og testet ok, og ladespændingen også er i orden, er næste mistænkte en for stor hvilestrøm (parasitstrøm). Det kan skyldes udstyr, der aldrig går i dvale, en defekt modulboks eller eftermonteret elektronik.

At måle parasitstrøm korrekt kræver lidt mere disciplin, fordi du arbejder serie-koblet med multimeteret. Der er en særskilt trin for trin-guide til netop det: sådan måler du parasitstrøm. Jeg vil anbefale at følge den slavisk, da en forkert måling kan skade både sikringer og måleinstrument.

Hvornår du skal stoppe selv

Stop selv-fejlsøgning og søg værksted, hvis:

• Ladespændingen er tydeligt uden for normalområdet.
• Batteriet gentagne gange går fladt uden åbenlys forklaring.
• Sikringer springer igen og igen.
• Der er mange advarselslamper og elektriske fejl på én gang.

Her er risikoen for at lave dyrere skade større end chancen for at “ramme rigtigt” ved bare at skifte dele på må og få.

Typiske fejl og hvad de ofte peger på

Her får du et hurtigt mental-kort over typiske symptomer og, hvad de ofte hænger sammen med. Det er ikke facit, men et godt udgangspunkt.

Vil du kombinere dine spændingsmålinger med OBD-data for at undgå gætteleg på dyre dele, er guiden om OBD live-data et godt næste skridt.

Hvornår bør bilen på værksted?

En del basis-tjek kan du sagtens lave hjemme: se på batteripoler, måle simpel spænding og skifte en defekt sikring med samme amperetal. Det kræver mest ro på hånden, lidt værktøj og sund respekt for, at 12 V-systemet stadig kan lave dyr skade, hvis man kortslutter forkert.

Du bør overveje værksted, når:

• Bilen bliver ved med at have de samme el-fejl, selv efter batteri og forbindelser er tjekket.
• Ladespændingen er uden for normalområdet, og du ikke klart kan se en enkel årsag.
• Der er mistanke om større parasitstrøm, men du er usikker på at måle strøm selv.
• Der er mange advarselslamper og fejlmeldinger på én gang.

En systematisk diagnose på værksted vil typisk omfatte:

• Professionel test af batteriets kapacitet og indre modstand.
• Måling af ladespænding og strømproduktion fra generator under forskellige belastninger.
• Kontrol af spændingsfald over kabler og stik.
• Eventuelt måling af hvilestrøm (parasitstrøm) med korrekt udstyr.

Det koster naturligvis noget, men det er ofte billigere end at skifte batteri, generator og starter “for en sikkerheds skyld” uden at ramme den reelle fejl. Hvis du vil forberede dig bedst muligt, før du tager på værksted, kan du med fordel kigge på samlingen af artikler i kategorien bilteknik og fejlfinding.
